概述

裝配式工業熱電偶是早成熟應用于工業過程測量溫度的傳 感器,結構相對簡單，制造容易，應用范圍廣泛。其分度表及允 差適用于可拆卸的工業熱電偶，通常與顯示儀表、記錄儀表或計 算機等配套使用。可以直接測量各種工業生產過程中的溫度。

性能特點

裝配式工業熱電偶/熱電阻使用廣泛、測溫范圍寬、準確度 高、機械強度高、使用壽命長，廣泛應用于工業生產的各行各 業，具有以下特點：
(1)結構簡單、制造容易，直徑主要有Φ12、Φ16、Φ20、 Φ22、Φ25等規格。
(2)適宜定制生產、成本低。
(3)機械強度高、安裝使用方便。
(4 )熱響應時間較鎧裝結構慢。

主要技術指標

(1 )測溫范圍及允差
熱電偶/熱電阻的允差又稱測溫，是指熱電偶瀚電阻的熱電特性與其標準分度表的 符合程度。允差標準只與分度號有關，與結構形式無關。熱電偶允差分為Ⅰ Ⅱ Ⅲ級，熱 電阻允差分為A、B級,表中給出的兩種計算方法，取計算結果較大的一種作為允差值。

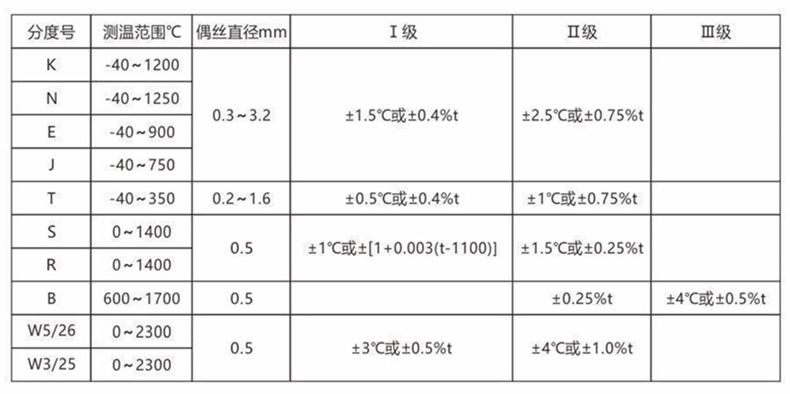

熱電偶允差表：

熱電阻允差表:

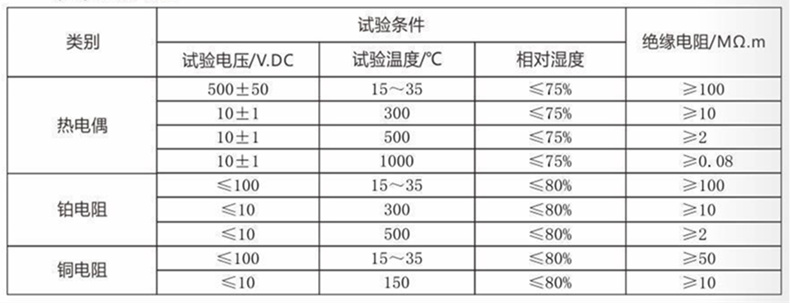

絕緣電阻

熱響應時間（τ ）
當溫度出現階躍變化時，熱電偶的輸岀變化至相當于該階躍變化的某個規定百分數所需的時間，通 常以τ表示，如τ0.632 , τ0.5等。熱響應時間的快慢主要取決于傳感器的結構與測量條件，差別很大。對 于氣體介質，尤其是靜止氣體，至少應保持30min以上才能達到平衡。對于液體介質，快也要在 5min以上。表中給岀裝配式工業K型熱電偶的熱響應時間（τ0.632 ）.

裝配式熱電偶（K型）響應時間：

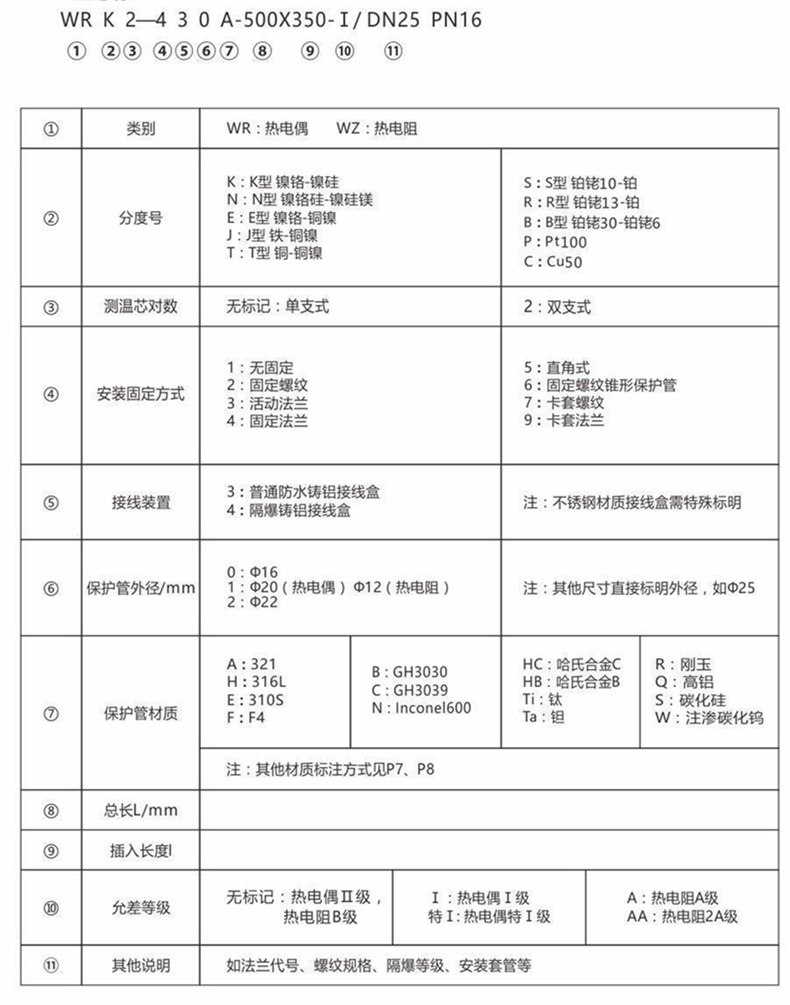

型號標記

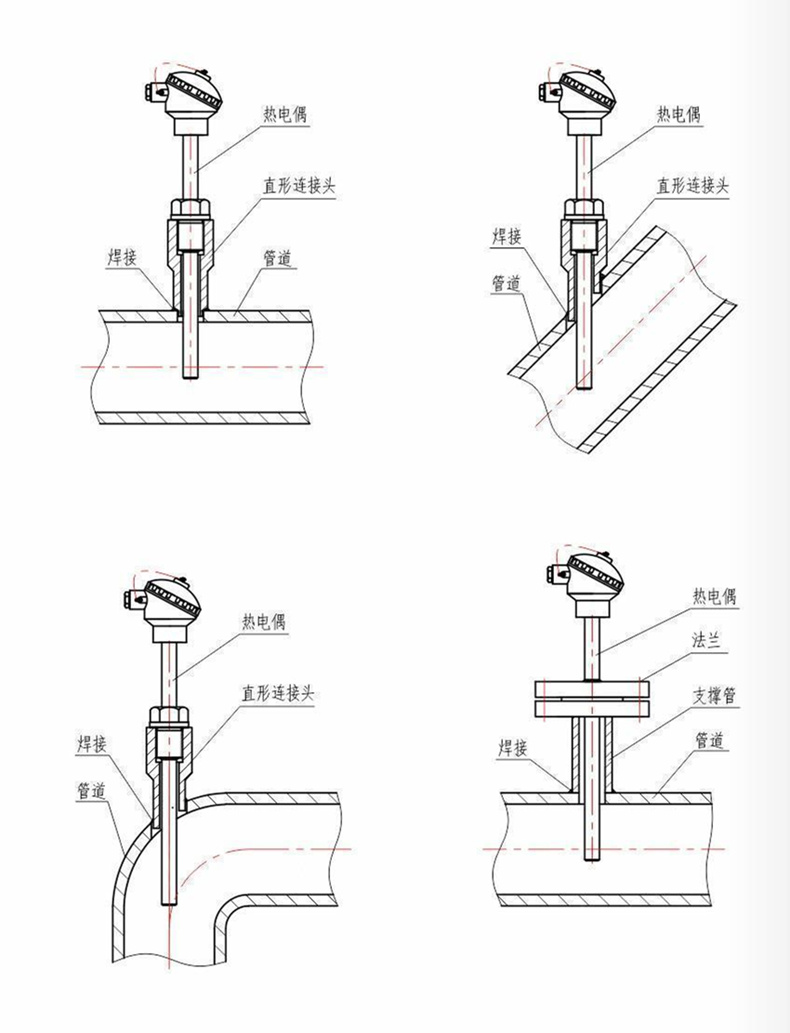

安裝形式

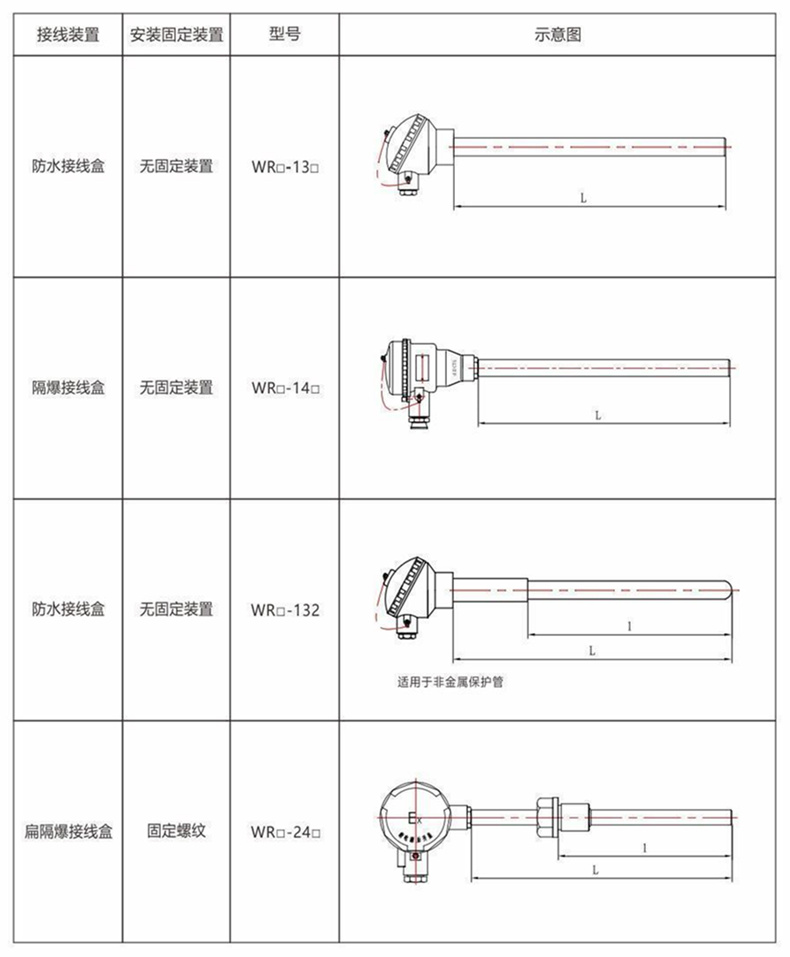

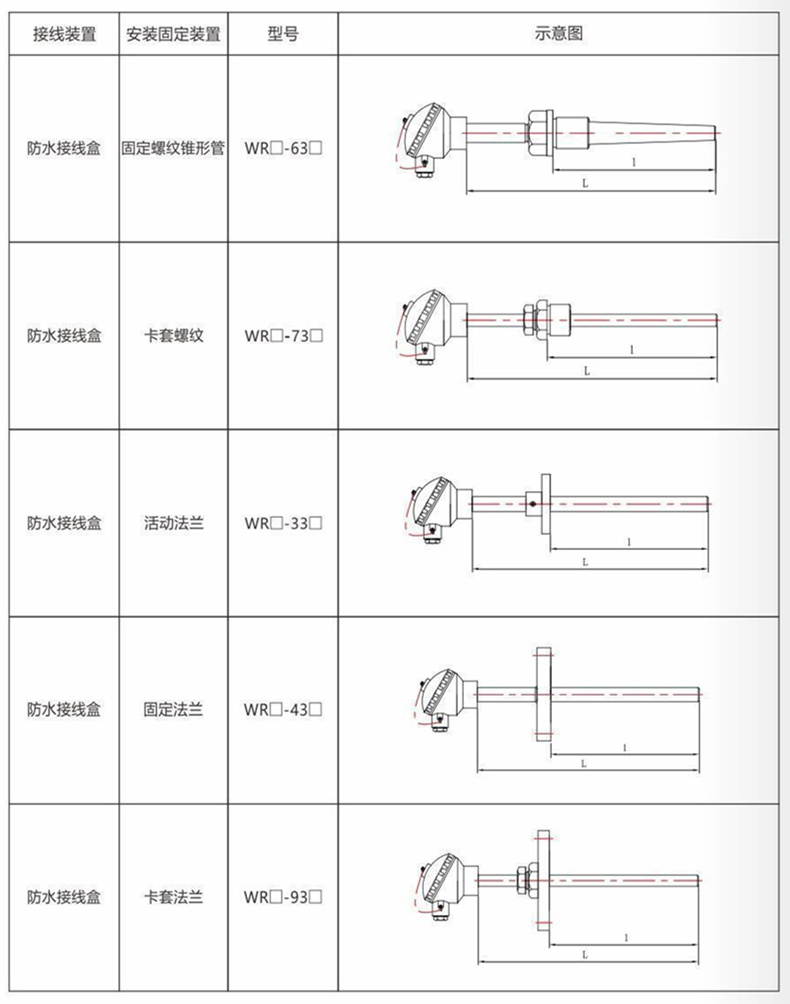

結構示意圖
